Entenda o que é cabo UTP, como funciona o par trançado sem blindagem, quais são as categorias Cat5e, Cat6 e Cat6A, onde o cabo é aplicado e quais critérios considerar em projetos de cabeamento estruturado.
Confira!
O cabo UTP (Unshielded Twisted Pair) é um cabo de par trançado sem blindagem usado em redes Ethernet, sistemas de cabeamento estruturado, telefonia IP, CFTV IP, Wi-Fi corporativo, controle de acesso e outras aplicações de infraestrutura de rede.
Ele é formado por pares de condutores de cobre trançados entre si. Esse trançamento reduz interferências eletromagnéticas e diafonia entre os pares, permitindo a transmissão de dados em redes locais com diferentes níveis de desempenho, conforme a categoria do cabo, como Cat5e, Cat6 e Cat6A.
Neste artigo, explicamos o que é cabo UTP, como ele funciona, quais são suas categorias, onde é aplicado e quais critérios devem ser considerados em projetos de cabeamento estruturado e infraestrutura de rede.
Resumo do cabo UTP, categorias e aplicações
| Item | Resumo técnico | Aplicação comum |
|---|---|---|
| Cabo UTP | Cabo de par trançado sem blindagem | Pontos de rede, computadores, switches, câmeras IP, telefones IP e access points |
| Cat5e | Suporta redes de até 1 Gb/s em aplicações comuns | Ambientes legados, pequenas redes e aplicações de menor exigência |
| Cat6 | Categoria comum em novos projetos corporativos | Cabeamento estruturado em escritórios, escolas, hospitais, comércios e ambientes administrativos |
| Cat6A | Suporta até 10 Gb/s em até 100 metros, conforme aplicação e certificação | Data centers, redes de maior desempenho, pontos de alta capacidade e Wi-Fi corporativo |
| Limitação | Menor proteção contra interferência em relação a cabos blindados | Exige avaliação do ambiente, aterramento, infraestrutura e normas aplicáveis |
O que é Cabo UTP?
O cabo UTP é um tipo de cabo composto por pares de fios trançados sem blindagem. Essa construção reduz a interferência eletromagnética, garantindo uma transmissão de dados eficiente e confiável.
Por que os fios são trançados ?
Os pares são trançados nos cabos UTP para reduzir a interferência eletromagnética e o crosstalk (diafonia) entre os fios. O trançamento cria um efeito de cancelamento de ruídos externos e sinais indesejados que podem afetar a qualidade da transmissão de dados.
Benefícios do Trançamento:
Melhoria na Qualidade do Sinal: Proporciona uma transmissão mais estável e confiável, essencial para redes de alta velocidade.
Redução de Interferências Externas: O trançamento ajuda a minimizar a captação de ruídos eletromagnéticos provenientes de outros dispositivos eletrônicos.
Diminuição do Crosstalk: Evita que os sinais transmitidos em um par interfiram nos pares adjacentes, mantendo a integridade dos dados.
Principais Características:
- Flexibilidade: Fácil de instalar e manusear.
- Custo-Benefício: Mais acessível em comparação com outros tipos de cabos.
- Versatilidade: Utilizado em diversas aplicações de rede, desde telefonia até transmissão de dados em alta velocidade.

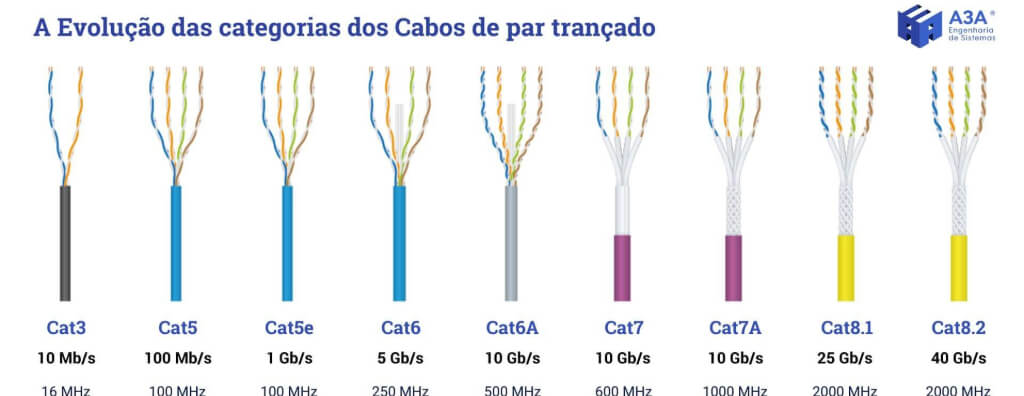

Categorias de Cabo UTP
Os cabos UTP são classificados em diferentes categorias, cada uma adequada para aplicações específicas:
- Cat5: Suporta até 100 Mbps.
- Cat5e: Melhor desempenho em redução de crosstalk, suporta até 1 Gbps.
- Cat6: Ideal para redes gigabit, com frequência de até 250 MHz.
- Cat6a: Suporta até 10 Gbps, com frequência de até 500 MHz.
- Cat7 e Cat8: Utilizados em aplicações de Data Centers, suportando velocidades superiores a 10 Gbps.
Vantagens do Cabo UTP em Cabeamento Estruturado
- Escalabilidade: Facilita futuras expansões de rede.
- Organização: Proporciona um sistema mais organizado e de fácil manutenção.
- Desempenho: Garante alta velocidade e qualidade na transmissão de dados.
- Conformidade com Padrões: Atende às normas internacionais de cabeamento.
Aplicações do Cabo UTP em Infraestrutura de Rede
- Redes Corporativas: Interligação de computadores, servidores e dispositivos de rede.
- Sistemas de Telefonia: Utilizado em sistemas de VoIP e telefonia convencional.
- Automação Predial: Integração de sistemas de segurança, controle de acesso e climatização.
Melhores Práticas na Instalação do Cabo UTP
Testes e Certificação: Execute testes para garantir o desempenho e a conformidade do sistema.
Planejamento: Realize um levantamento das necessidades atuais e futuras.
Qualidade dos Materiais: Utilize cabos e conectores certificados.
Profissionais Qualificados: Conte com uma equipe experiente em cabeamento estruturado.
Como Projetos de Cabeamento Estruturado Podem Beneficiar o Seu Negócio ?
Investir em um projeto de cabeamento estruturado bem planejado traz diversos benefícios:
- Redução de Custos: Menos gastos com manutenção e retrabalho.
- Aumento da Produtividade: Redes eficientes melhoram o desempenho dos colaboradores.
- Segurança: Sistemas bem implementados reduzem riscos de falhas e vulnerabilidades.
Precisa definir cabo UTP em um projeto de rede?
A escolha entre Cat5e, Cat6, Cat6A, UTP, FTP, STP ou fibra óptica deve considerar desempenho, distância, interferência eletromagnética, PoE, certificação, documentação e expansão futura da rede.
Conclusão
O cabo UTP é uma das soluções mais utilizadas em redes Ethernet e cabeamento estruturado por reunir flexibilidade, custo competitivo e bom desempenho em aplicações corporativas. No entanto, a escolha da categoria adequada depende do desempenho esperado, do ambiente de instalação, da presença de interferência, do uso de PoE e dos critérios de certificação.
Em projetos corporativos, o cabo deve ser especificado junto com conectores, patch panels, racks, eletrocalhas, identificação, testes, documentação e critérios de aceite técnico da infraestrutura.
Referências técnicas
[1] IEEE. IEEE 802.3 Ethernet Working Group.
[2] ANSI/TIA. ANSI/TIA-568 — Commercial Building Telecommunications Cabling Standard.
[3] ABNT. ABNT NBR 14565 — Cabeamento estruturado para edifícios comerciais e data centers.
[4] A3A Engenharia. Tipos de Cabos de Rede.
[5] A3A Engenharia. Certificação de Rede: testes, relatórios e critérios de aceite.
Perguntas frequentes
Cabo UTP é um cabo de par trançado sem blindagem usado em redes Ethernet e sistemas de cabeamento estruturado. Ele possui pares de condutores trançados que ajudam a reduzir interferências e diafonia.
O cabo UTP não possui blindagem. O cabo STP possui blindagem para aumentar a proteção contra interferências eletromagnéticas. A escolha depende do ambiente, da infraestrutura, do aterramento e dos requisitos técnicos do projeto.
Em novos projetos corporativos, Cat6 costuma ser a escolha mais comum para pontos de rede. Cat6A é indicado para aplicações de maior desempenho, maior densidade, suporte a 10 Gb/s ou preparação para expansão futura.
Sim. Cabos UTP podem ser usados em aplicações PoE, desde que a categoria, o comprimento do enlace, a qualidade dos componentes, a instalação e a certificação estejam adequados à potência e à aplicação prevista.
O cabo UTP pode não ser a melhor opção em ambientes com alta interferência eletromagnética, longas distâncias, áreas industriais específicas ou aplicações que exigem maior proteção. Nesses casos, cabos blindados ou fibra óptica devem ser avaliados.
