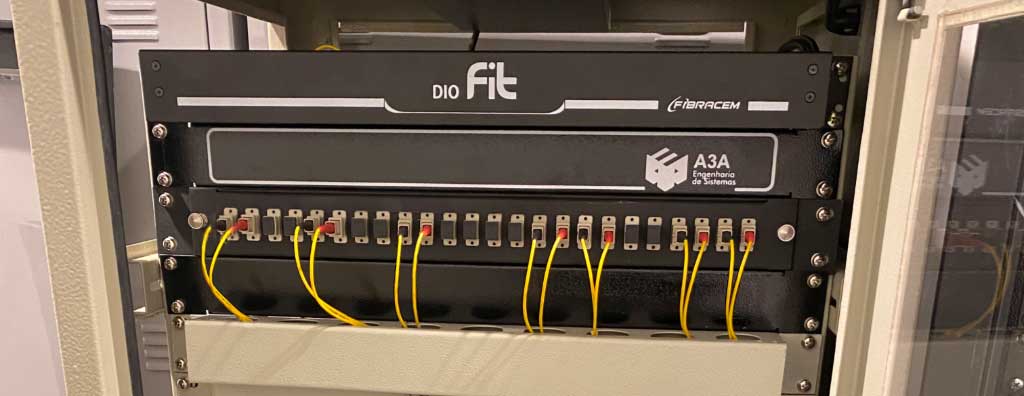

O Distribuidor Interno Óptico (DIO) é o ponto de terminação, organização e proteção das fibras ópticas em racks, salas técnicas, data centers, backbones ópticos e projetos de telecomunicações. Ele permite acomodar fusões, pigtails, adaptadores, cordões ópticos e conexões entre os cabos de fibra e os equipamentos ativos da rede.

Em projetos corporativos, industriais e ambientes de missão crítica, o DIO não deve ser tratado apenas como acessório de instalação. Ele faz parte da arquitetura física da rede óptica e influencia manutenção, expansão, rastreabilidade, organização, certificação e critérios de aceite técnico dos enlaces de fibra.

Neste artigo, explicamos a função do DIO, seus componentes, sua aplicação em backbones ópticos e os principais cuidados de projeto para redes de fibra óptica e telecomunicações.

Resumo: DIO em projetos de rede óptica

Item	Função no projeto	Impacto técnico
DIO	Terminação, organização e proteção das fibras ópticas	Melhora manutenção, rastreabilidade e expansão da rede
Bandejas de emenda	Acomodam fusões e protegem emendas ópticas	Reduzem riscos de rompimento e perdas por manuseio inadequado
Adaptadores e pigtails	Permitem conexão padronizada com cordões ópticos	Organizam a interface entre backbone e ativos de rede
Rack ou sala técnica	Ambiente físico de instalação do DIO	Exige organização, identificação, acessibilidade e documentação
Certificação óptica	Valida perdas, emendas, conectores e desempenho do enlace	Base para aceite técnico e operação confiável da infraestrutura

Qual é a Função de um Distribuidor Interno Óptico?

A principal função de um Distribuidor Interno Óptico (DIO) é assegurar a integridade das conexões ópticas, reduzindo os riscos de rompimento e minimizando a interferência externa.

Esse dispositivo serve como um ponto de terminação para que as fibras sejam organizadas, protegidas e distribuídas para diferentes segmentos da rede.

Tais aspectos são fundamentais para a durabilidade, desempenho e confiabilidade do sistema de cabeamento, especialmente em projetos de grande escala e elevada complexidade.

De maneira simplificada, o DIO está para a fibra óptica em projetos de rede assim como o patch panel está para os cabos de par trançado. É ele que permite a conexão entre o cabeamento óptico e os equipamentos de rede, proporcionando flexibilidade na configuração e manutenção das interconexões.

O distribuidor óptico possibilita o roteamento das fibras ópticas conforme a necessidade de aplicação na rede. Ele pode ser instalado em racks ou montado diretamente em paredes, sendo comumente utilizado nos armários de telecomunicações e salas de equipamentos.

Como funciona um Distribuidor Interno Óptico (DIO)?

Um DIO é geralmente composto por uma caixa metálica ou de plástico resistente, projetada para abrigar e proteger as fibras ópticas e seus componentes.

Chassi do DIO

Seu funcionamento envolve algumas etapas cruciais para garantir uma conexão confiável e de alto desempenho.

Fusão de Fibra Óptica

Quando um cabo de fibra óptica chega ao DIO, ele passa por um processo de preparação que envolve a remoção das camadas protetoras externas e o preparo das fibras para a fusão.

Realização de Clivagem e Fusão de Fibra Óptica

A fusão de fibra óptica é um processo utilizado para unir permanentemente duas extremidades de cabos ópticos. Tal procedimento é fundamental para realizar a conectorização dos painéis de distribuição pois reduz significativamente a perda de sinal e a reflexão, problemas comuns em conexões realizadas por conectores mecânicos.

Acomodação das Emendas

Após a fusão, as fibras são acomodadas cuidadosamente nas bandejas de emenda dentro do DIO.

Acomodação de Emendas em um DIO

Essas bandejas servem para organizar e proteger as emendas, mantendo-as seguras contra danos físicos e facilitando futuras manutenções ou expansões da rede.

Conexão aos Equipamentos de Rede

Com as fibras acomodadas, a próxima etapa é a conexão ao acoplador óptico. Os acopladores ópticos servem como pontos de terminação para as fibras, permitindo a interconexão com os equipamentos de rede.

Conectorização das fibras nos acopladores

A conexão com os equipamentos pode ser feita por meio de transceptores ou conversores de mídia.

Principais Componentes utilizados no Cabeamento de Fibra Óptica

O Cabeamento de Fibra Óptica integra diversos componentes essenciais para garantir a transmissão eficiente de dados.

Extensões Ópticas

As extensões ópticas são cabos de fibra óptica que possuem um conector em uma extremidade e a outra extremidade aberta, sem conector. Elas são utilizadas para realizar a conexão de fibras ópticas em caixas de emenda, bandejas ou painéis de distribuição.

A extremidade aberta da extensão é fundida ou emendada à fibra principal da rede, criando uma interface de conexão padronizada, dessa forma garantindo baixa perda de sinal e maior confiabilidade na transmissão de dados.

Cordões Ópticos

Os cordões ópticos, são cabos de manobra com conectores em ambas as extremidades. Eles são utilizados para conectar o DIO a equipamentos de rede, como switches e roteadores. São fundamentais para garantir a transmissão de dados e facilitar a manutenção da rede.

Bandejas de Emenda

As bandejas de emenda são componentes usados dentro de um DIO para acomodar e organizar as emendas de fibras ópticas. Elas protegem as emendas contra danos físicos, facilitam o gerenciamento dos cabos e permitem a manutenção ou expansão da rede de forma eficiente.

Acopladores Ópticos

Os acopladores ópticos permitem a conexão de duas fibras ópticas, assegurando uma junção eficiente e estável entre diferentes segmentos da rede. Eles servem como pontos de terminação para as fibras dentro do DIO, facilitando a interconexão entre os cabos e os dispositivos de rede.

Transceptores

Os transceptores são dispositivos que permitem a conversão de sinais elétricos em ópticos e vice-versa. Eles são usados em dispositivos de rede, como switches e roteadores, para transmitir dados através da fibra óptica. Embora não sejam componentes internos de um DIO, os transceptores são fundamentais para a comunicação entre diferentes tipos de equipamentos de rede.

Conversores de Mídia

Os conversores de mídia são dispositivos utilizados para converter sinais ópticos em sinais elétricos ou de cobre, permitindo a interoperabilidade entre diferentes tipos de redes (como fibra óptica e Ethernet de cobre). Eles são utilizados para conectar equipamentos que utilizam tecnologias de transmissão diferentes, expandindo a flexibilidade e adaptabilidade da infraestrutura de rede.

Entenda como funcionam os Sistemas de Fibra Óptica

Por que contratar uma Empresa Especializada para realizar um Projeto de Conectividade óptica?

Com tantos detalhes a serem considerados, é fundamental contar com uma empresa qualificada e especializada em conectividade óptica.

Um projeto de conectividade óptica exige a escolha de componentes de alta qualidade e a expertise de profissionais capacitados para lidar com as especificidades técnicas do ambiente de rede.

Somente uma empresa especializada tem o conhecimento necessário para garantir uma infraestrutura de rede robusta, com baixa latência e alta capacidade de transmissão, pronta para atender às crescentes demandas de comunicação e transferência de dados, minimizando perdas e garantindo conformidade com as normas técnicas.

Ao investir em profissionais qualificados, o projeto não apenas se beneficia de soluções otimizadas para o ambiente específico, mas também minimiza riscos de falhas, reduz custos com manutenção a longo prazo e assegura que a infraestrutura esteja preparada para futuras expansões e evoluções tecnológicas. Portanto, escolher uma empresa especializada é um passo estratégico para qualquer organização que busca excelência em comunicação e transferência de dados.

Em projetos de backbone óptico, redes corporativas, data centers, subestações, usinas, barragens e ambientes industriais, o DIO deve ser especificado dentro da arquitetura de telecomunicações, considerando organização, acessibilidade, identificação, expansão, testes e documentação.

Veja também os conteúdos sobre redes ópticas, projeto de telecomunicações e backbone em fibra óptica para aprofundar a aplicação do DIO em infraestrutura crítica.

Conclusão

O Distribuidor Interno Óptico é um componente essencial em redes de fibra óptica porque organiza, protege e padroniza a terminação dos enlaces ópticos em racks, salas técnicas e distribuidores. Sua função vai além da acomodação física: ele influencia manutenção, expansão, rastreabilidade, certificação e operação da infraestrutura.

Em projetos de telecomunicações, backbones ópticos e redes corporativas críticas, o DIO deve ser especificado junto com a topologia, rotas de cabos, tipo de fibra, emendas, pigtails, cordões ópticos, transceivers, identificação, testes e documentação de aceite.

Quando a infraestrutura óptica atende sistemas como CFTV IP, automação, controle de acesso, operação remota, teleassistência, data centers ou interligações entre unidades, a definição do DIO deve fazer parte do projeto técnico e da governança da implantação.

Referências técnicas

[1] ABNT. ABNT NBR 14565 — Cabeamento estruturado para edifícios comerciais e data centers.

[2] ISO/IEC. ISO/IEC 11801 — Information technology — Generic cabling for customer premises.

[3] ANSI/TIA. ANSI/TIA-568.3-D — Optical Fiber Cabling and Components Standard.

[4] ANSI/TIA. ANSI/TIA-569 — Telecommunications Pathways and Spaces.

[5] IEC. IEC 60793 — Optical fibres.

[6] IEC. IEC 60794 — Optical fibre cables.

[7] IEC. IEC 61280 — Fibre optic communication subsystem test procedures.

Perguntas frequentes

O que é um DIO?

DIO é o Distribuidor Interno Óptico. Ele é usado para terminar, organizar e proteger fibras ópticas em racks, salas técnicas e distribuidores, acomodando emendas, pigtails, adaptadores e cordões ópticos.

Qual é a função do DIO em uma rede óptica?

A função do DIO é organizar, proteger e permitir a conexão entre o cabo óptico e os equipamentos de rede. Ele facilita a manutenção, a identificação dos enlaces, a expansão e a certificação da infraestrutura óptica.

Onde o DIO deve ser instalado?

O DIO pode ser instalado em racks, salas de telecomunicações, salas de equipamentos, data centers, distribuidores de edifício ou distribuidores de campus, conforme a arquitetura do projeto de rede óptica.

Qual é a relação entre DIO e backbone óptico?

O DIO é o ponto de terminação e organização dos cabos de backbone óptico. Ele permite distribuir, identificar, proteger e conectar os enlaces de fibra que interligam racks, salas técnicas, prédios e áreas remotas.

DIO é igual a patch panel?

Não. O patch panel é usado em redes metálicas de par trançado. O DIO é usado em redes ópticas, para acomodar fibras, fusões, pigtails, adaptadores e cordões ópticos.

O DIO interfere na certificação da fibra óptica?

Sim. Conectores, pigtails, fusões, acomodação e organização dentro do DIO podem influenciar perdas ópticas, reflexões e desempenho do enlace. Por isso, a instalação deve ser testada e documentada.
